不銹鋼放料閥

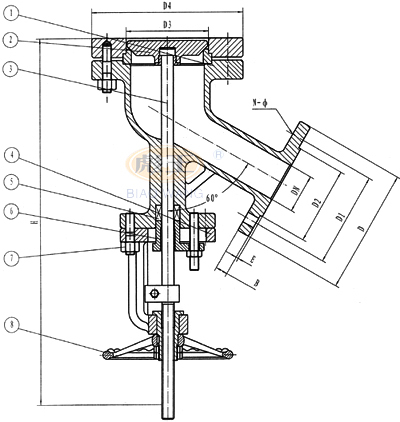

上展式放料閥
閥門主要性能規范表 | |
| 公稱壓力 | 1.6MPa |
| 殼體試驗 | 2.4MPa |
| 密封試驗 | 1.76MPa |
| 適用溫度 | ≤200℃ |
| 適用介質 | 醋酸等 |
技術要求
閥門設計與制造標準：GB/T12235。
結構長度標準：企業標準。
法蘭標準：JB/T79。
檢驗試驗標準：JB/T9092。
5 | 填料 | PTFE | |||
4 | 支架 | ZG0Cr18Ni9 | |||
3 | 閥桿 | 0Cr18Ni9 | 8 | 手輪 | KTH200 |
2 | 閥瓣 | 0Cr18Ni9 | 7 | 螺栓 | 0Cr18Ni9 |
1 | 閥體 | ZG0Cr18Ni9 | 6 | 填料壓蓋 | ZG0Cr18Ni9 |
DN | D | D1 | D2 | D3 | D4 | B | E | N-Ф | H |
50 | 160 | 125 | 100 | 70 | 160 | 16 | 3 | 4-18 | 395 |
65 | 180 | 145 | 120 | 85 | 180 | 18 | 3 | 4-18 | 490 |
80 | 195 | 160 | 135 | 95 | 195 | 20 | 3 | 8-18 | 500 |
100 | 215 | 180 | 155 | 130 | 215 | 20 | 3 | 8-18 | 590 |
125 | 245 | 210 | 185 | 140 | 245 | 22 | 3 | 8-18 | 750 |
150 | 280 | 240 | 210 | 165 | 280 | 24 | 3 | 8-23 | 800 |
200 | 335 | 295 | 265 | 230 | 335 | 26 | 3 | 12-23 | 900 |
下展式放料閥
性能規范 | ||
| 公稱壓力 | Mpa | 1.6 |
| 密封實驗壓力 | 1.76 | |
| 殼體強度壓力 | 2.4 | |
| 工作溫度 ≤200℃ | ||
| 適用介質 醋酸等介質 | ||
9 | 螺栓 | 0Cr18Ni9 | 18 | ||
8 | 螺母 | 0Cr18Ni9 | 17 | 閥瓣 | 304 |
7 | 填料壓蓋 | ZG0Cr18Ni9 | 16 | 底盤 | ZG0Cr18Ni9 |
6 | 閥桿 | 0Cr18Ni9 | 15 | 閥座 | 0Cr18Ni9 |
5 | 螺栓 | 0Cr18Ni9 | 14 | 螺栓 | 0Cr18Ni9 |
4 | 螺母 | 0Cr18Ni9 | 13 | 螺母 | 0Cr18Ni9 |
3 | 支架 | ZG0Cr18Ni9 | 12 | 閥瓣螺絲 | 0Cr18Ni9 |
2 | 銅螺母 | ZQA19-4 | 11 | 閥體 | ZG0Cr18Ni9 |
1 | 手輪 | 瑪鋼 | 10 | 填料 | PTFE |
DN | D | D1 | D2 | D3 | D4 | D5 | D6 | B | E | N-Ф | H |
50 | 160 | 125 | 100 | 180 | 145 | 120 | 70 | 16 | 3 | 4-18 | 360 |
65 | 180 | 145 | 120 | 195 | 160 | 135 | 90 | 18 | 3 | 4-18 | 440 |
80 | 195 | 160 | 135 | 220 | 180 | 155 | 130 | 20 | 3 | 8-18 | 460 |
100 | 215 | 180 | 155 | 260 | 210 | 195 | 135 | 20 | 3 | 8-18 | 550 |
125 | 245 | 210 | 185 | 280 | 240 | 180 | 145 | 22 | 3 | 8-18 | 670 |
150 | 280 | 240 | 210 | 335 | 295 | 215 | 185 | 24 | 3 | 8-23 | 670 |
200 | 335 | 295 | 265 | 405 | 355 | 300 | 220 | 26 | 3 | 12-23 | 750 |
250 | 405 | 355 | 320 | 460 | 410 | 350 | 240 | 30 | 3 | 12-25 | 900 |
